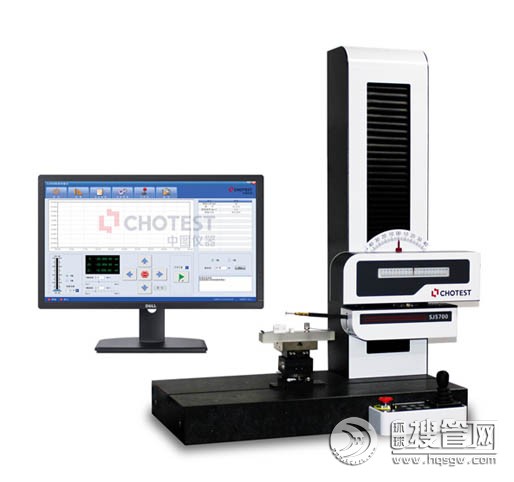

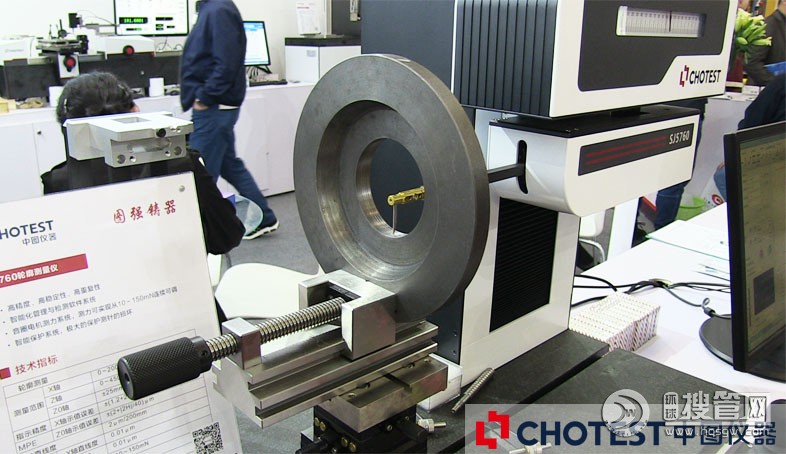

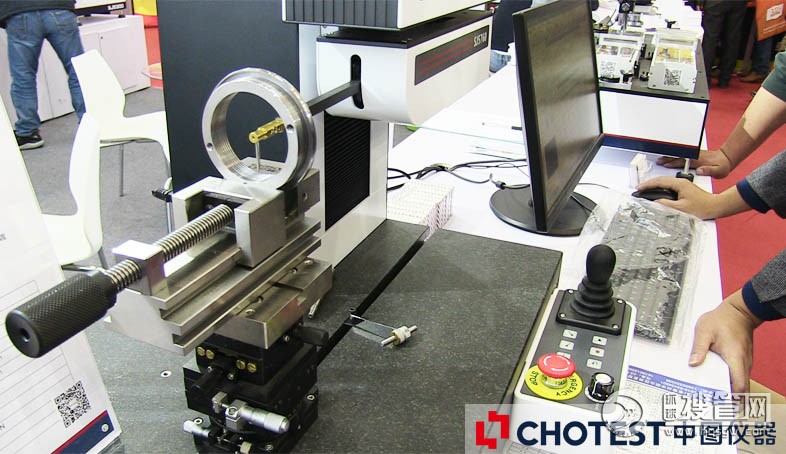

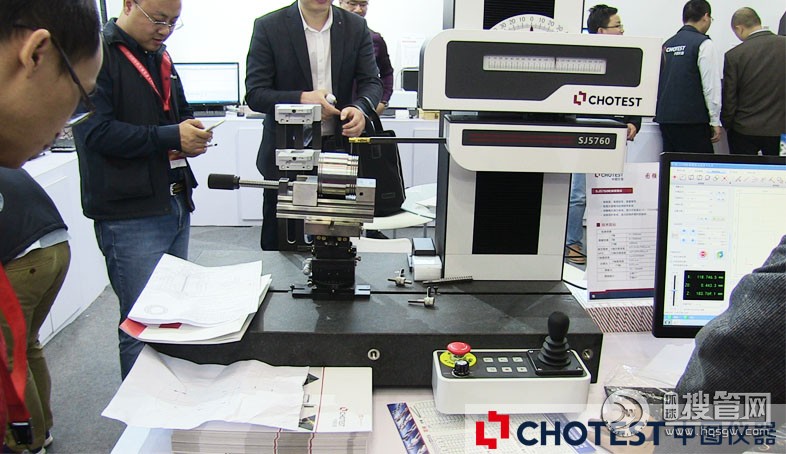

SJ5700轮廓仪采用进口高精度光栅测量系统、高精度研磨导轨、高性能非接触直线电机、音圈电机测力系统、高性能计算机控制系统技术，实现对各种工件表面轮廓进行测量和分析。通过高精度研磨导轨、高性能直线电机保证测量的高稳定性及直线度，采用进口高精度光栅测量系统建立工件表面轮廓的二维坐标，计算机通过修正算法对光栅数据进行修正，最终还原出工件轮廓信息并以曲线图显示出来，通过软件提供的分析工具可对轮廓进行各种参数分析。

一、    产品功能

1.      表面轮廓评定：评定半径、角度、距离、坐标、圆、圆截面，确定各个点、相交各点、坐标轴、直线、垂直线、圆和圆截面，可对轮廓进行直线度、圆度分析等；

同时实现下列功能：

(1)建立回归直线和圆形

(2)建立点、交点、自由点、中心点、最高点和最低点

(3)建立坐标系统

(4)计算半径、距离、角度、坐标及线性偏差

(5)实际值与标称值比较

(6)测量程序自动运行

2.      滤波：2RC滤波，高斯滤波和零相位滤波器

3.      界面友好，更符合中国用户操作习惯；

4.      测量记录采用集中式数据库管理，可按被测件类型、生产单位、出厂编号、检测员、送检单位、设备编号、检定日期和有效日期等查询和管理测量记录；

5.      可从数据库中选定多条记录成批打印测量记录；

6.      可将检定数据输出到Word、Excel、AutoCAD（选配）文档；

7.      具有数据备份和还原数据库功能；

二、    主要技术指标

1.     X轴

1)     测量范围：0～200mm；

2)     示值误差：±(0.8+2L/100)μm，其中L为水平测量长度，单位：mm；

3)     分辨率：0.01μm；

4)     直线度：2μm/200mm

5)     测量速度：0.1～5mm/s；

6)     移动速度：0～30mm/s；

2.     传感器Z1轴

1)     测量范围：±25mm；

2)     示值误差：±(1.6+|2H|/100) μm，其中H为垂直测量高度，单位：mm；

3)     分辨率：0.01μm；

3.     Z轴

1)     测量范围：0～450mm；

2)     移动速度：0～30mm/s；

4.     测量力：10～150mN；

5.     爬坡能力：上坡77o，下坡83o；

6.     仪器尺寸（长×宽×高）：花岗岩平板800×450×100mm ；整机：850×500×1100mm；

7.     仪器总重量：约150㎏；

8.     使用环境：无强磁场，无振动，无腐蚀气体

工作温度：20℃ ±2℃

相对湿度：40-60%
